Марки сетки Штрек
Ячейка — ромбическая (R), квадратная (Q) и другой формы, от 0,5 мм. Рулоны или карты шириной до 2 500 мм и длиной от 0,2 до 100 м.
Обозначение
Как читается марка
Буква — форма ячейки: R — ромбическая, Q — квадратная. Число — длина ячейки. Дальше — металл.
Пример: R6 Zn (6 × 3,5 × 1 × 0,5) — ромбическая ячейка длиной 6 мм и высотой 3,5 мм, перемычка шириной 1,0 мм, оцинкованный прокат 0,5 мм.
В таблице мелких марок металл обозначен так: Zn — оцинкованная сталь, St — нержавеющая, Alu — алюминий, Cu — медь, Fe — сталь без покрытия (в марке — C).
| Буква | Металл | Марка металла |
|---|---|---|
| Zn | оцинкованная сталь | — |
| C | холоднокатаная сталь без покрытия | 08ПС, ГОСТ 16523-97 |
| St | нержавеющая сталь | AISI 321 (12Х18Н10Т) |
| Al, Alu | алюминий | — |
| Cu | медь | М1, ГОСТ 859 |
| Ti | титан | — |
| F | плющеная (прокатанная) сетка | — |
Параметры
Параметры ячейки
| Буква | Что это |
|---|---|
| L | длина ячейки |
| B | высота ячейки |
| H | ширина перемычки |
| T | толщина перемычки |
| S | общая толщина сетки |
| K | узел |
| Ø | диаметр отверстия у квадратной ячейки, мм |
| Вес | вес 1 м² сетки, кг |
| Прозрачность | прозрачность сетки, % |
Чаще всего сетку делают из холоднокатаной стали без покрытия, оцинкованной и нержавеющей стали и алюминия. По запросу — из других металлов.
Мелкие марки
Сетка с мелкой ячейкой: вес 1 м² и прозрачность
| Марка | Ячейка L × B, мм | Перемычка H × T, мм | Вес, кг/м² | Ø, мм | Прозрачность, % |
|---|---|---|---|---|---|
| Ячейка 0,5–2 мм | |||||
| R0,5 Cu | 0,5 × 0,25 | 0,1 × 0,05 | 0,32 | — | 20 |
| R0,5 Alu | 0,5 × 0,25 | 0,1 × 0,1 | 0,22 | — | 20 |
| R0,5 Zn | 0,5 × 0,25 | 0,1 × 0,1 | 0,63 | — | 20 |
| Q0,75 Cu | 0,75 × 0,5 | 0,12 × 0,1 | 0,39 | 0,21 | 52 |
| Q0,75 Zn | 0,75 × 0,5 | 0,2 × 0,1 | 0,64 | — | — |
| R1 Cu | 1 × 0,5 | 0,15 × 0,1 | 0,49 | — | 40 |
| R1 Zn | 1 × 0,5 | 0,18 × 0,1 | 0,56 | — | 28 |
| R1 Zn | 1 × 0,5 | 0,2 × 0,2 | 1,25 | — | 20 |
| R1,5 Cu | 1,5 × 1 | 0,17 × 0,1 | 0,29 | — | 66 |
| R1,5 Zn | 1,5 × 1 | 0,25 × 0,1 | 0,39 | — | 50 |
| R1,5 Zn | 1,5 × 1 | 0,3 × 0,2 | 0,94 | — | 40 |
| R2 Cu | 2 × 1 | 0,1 × 0,05 | 0,08 | — | 80 |
| R2 Alu | 2 × 1 | 0,2 × 0,15 | 0,16 | — | 60 |
| R2 Zn | 2 × 1 | 0,3 × 0,3 | 1,41 | — | 40 |
| Ячейка 2–4 мм | |||||
| R3 Cu | 3 × 1,5 | 0,2 × 0,2 | 0,43 | — | 73 |
| R3 Alu | 3 × 1,5 | 0,34 × 0,2 | 0,25 | — | 55 |
| R3 Zn | 3 × 1,5 | 0,5 × 0,4 | 2,09 | — | 33 |
| R3,6 Cu | 3,6 × 2,2 | 0,3 × 0,25 | 0,55 | — | 72 |
| R3,6 Alu | 3,6 × 2,2 | 0,8 × 0,25 | 0,49 | — | 27 |
| R3,6 Zn | 3,6 × 2,2 | 0,5 × 0,4 | 1,42 | — | 54 |
| Q2 Zn | 2 × 1,7 | 0,2 × 0,2 | 0,37 | 0,91 | 76 |
| Q2 Alu | 2 × 1,7 | 0,25 × 0,25 | 0,19 | 0,81 | 71 |
| Q2 St | 2 × 1,7 | 0,5 × 0,3 | 1,38 | 0,31 | 41 |
| Q3 Zn | 3 × 2,2 | 0,2 × 0,2 | 0,28 | 1,46 | 83 |
| Q3 Alu | 3 × 2,2 | 0,4 × 0,4 | 0,39 | 1,06 | 64 |
| Q3 St | 3 × 2,2 | 0,5 × 0,3 | 1,07 | 0,86 | 55 |
| Q4 Zn | 4 × 3 | 0,2 × 0,2 | 0,21 | 2,1 | 87 |
| Q4 Alu | 4 × 3 | 0,6 × 0,4 | 0,43 | 1,3 | 60 |
| Q4 St | 4 × 3 | 0,8 × 0,4 | 1,67 | 0,9 | 47 |
| Ячейка 5–8 мм | |||||
| Q5 Zn | 5 × 4 | 0,5 × 0,4 | 0,78 | 2,2 | 75 |
| Q5 C | 5 × 4 | 0,6 × 0,4 | 0,94 | 2 | 70 |
| Q5 St | 5 × 4 | 0,8 × 0,3 | 0,94 | 1,6 | 60 |
| Q5,5 Zn | 5,5 × 5,5 | 0,7 × 0,3 | 0,73 | 2,5 | 69 |
| Q6 Zn | 6 × 4,5 | 0,7 × 0,3 | 0,73 | 2,35 | 69 |
| Q6 C | 6 × 4,5 | 0,7 × 0,5 | 1,22 | 2,35 | 69 |
| Q6 St | 6 × 4,5 | 1 × 0,5 | 1,74 | 1,75 | 56 |
| R6 C | 6 × 3,5 | 0,6 × 0,5 | 1,34 | — | 65 |
| R6 Cu | 6 × 3,5 | 0,8 × 0,8 | 2,87 | — | 55 |
| R6 Zn | 6 × 3,5 | 1 × 0,5 | 2,24 | — | 43 |
| Q8 Zn | 8 × 6 | 1 × 0,5 | 1,3 | 3 | 67 |
| Q8 C | 8 × 6 | 0,7 × 0,5 | 0,91 | 3,6 | 77 |
| Q8 Alu | 8 × 6 | 1,5 × 0,8 | 1,08 | 2 | 50 |
| R8 C | 8 × 4 | 0,5 × 0,4 | 0,79 | — | 75 |
| R8 Zn | 8 × 4 | 0,6 × 0,6 | 1,41 | — | 70 |
| R8 Alu | 8 × 4 | 0,8 × 0,8 | 0,86 | — | 60 |
| Ячейка 10–12 мм | |||||
| R10 Zn | 10 × 4 | 0,5 × 0,5 | 0,98 | — | 75 |
| R10 Alu | 10 × 4 | 0,8 × 0,8 | 0,87 | — | 60 |
| R10 St | 10 × 4 | 1 × 0,5 | 1,96 | — | 50 |
| R10 St | 10 × 5,5 | 0,5 × 0,5 | 0,71 | — | 83 |
| R10 Alu | 10 × 5,5 | 0,8 × 0,8 | 0,63 | — | 71 |
| R10 Zn | 10 × 5,5 | 1 × 0,7 | 1,99 | — | 64 |
| Q10 C | 10 × 7,3 | 0,8 × 0,7 | 1,2 | 4,6 | 78 |
| Q10 Alu | 10 × 7,3 | 0,8 × 0,8 | 0,47 | 4,6 | 78 |
| Q10 Zn | 10 × 7,3 | 1,5 × 0,7 | 2,26 | 3,2 | 59 |
| R12 C | 12 × 6 | 1,5 × 0,7 | 2,74 | — | 50 |
| R12 Alu | 12 × 6 | 0,8 × 0,8 | 0,58 | — | 73 |
| R12 St | 12 × 6 | 1 × 0,5 | 1,3 | — | 67 |
| Q12 Zn | 12 × 8 | 1,5 × 0,7 | 2,06 | 4,2 | 63 |
| Q12 St | 12 × 8 | 1 × 0,7 | 1,38 | 5,2 | 75 |
Наибольшая ширина у всех марок таблицы — 1 500 мм. Ø — диаметр отверстия, указан у квадратной ячейки (Q); у Q0,75 Zn Ø и прозрачность уточняйте. У двух строк с одним обозначением (R1 Zn, R1,5 Zn, R10 Zn, R10 St, R10 Alu) разная ячейка или перемычка. Массу и площадь отреза считает калькулятор.
Фильтры
Ходовые марки для фильтров
| Марка | Ячейка L × B, мм | Перемычка H × T, мм | Наибольшая ширина, мм |
|---|---|---|---|
| R6Ti | 6 × 3 | 1,5 × 0,5 | 750 |
| R16St | 16 × 6,1 | 1,2 × 0,7 | 1 250 |
| R20ZnF | 20 × 15 | 1,6 × 1 | 1 250 |
| R28Zn | 28 × 10 | 1,4 × 0,7 | 1 250 |
| R34ZnF | 34 × 20 | 2,1 × 1 | 1 250 |
| R42Zn | 42 × 13 | 1,5 × 0,7 | 1 250 |
Вес 1 м² ходовых марок в каталоге не указан. Цена — по запросу. Для каких фильтров — на странице о сетке для фильтров.
Фото
Марки на линейке
Шкала под каждым фото — в сантиметрах. Фото открывается в полном размере.
-

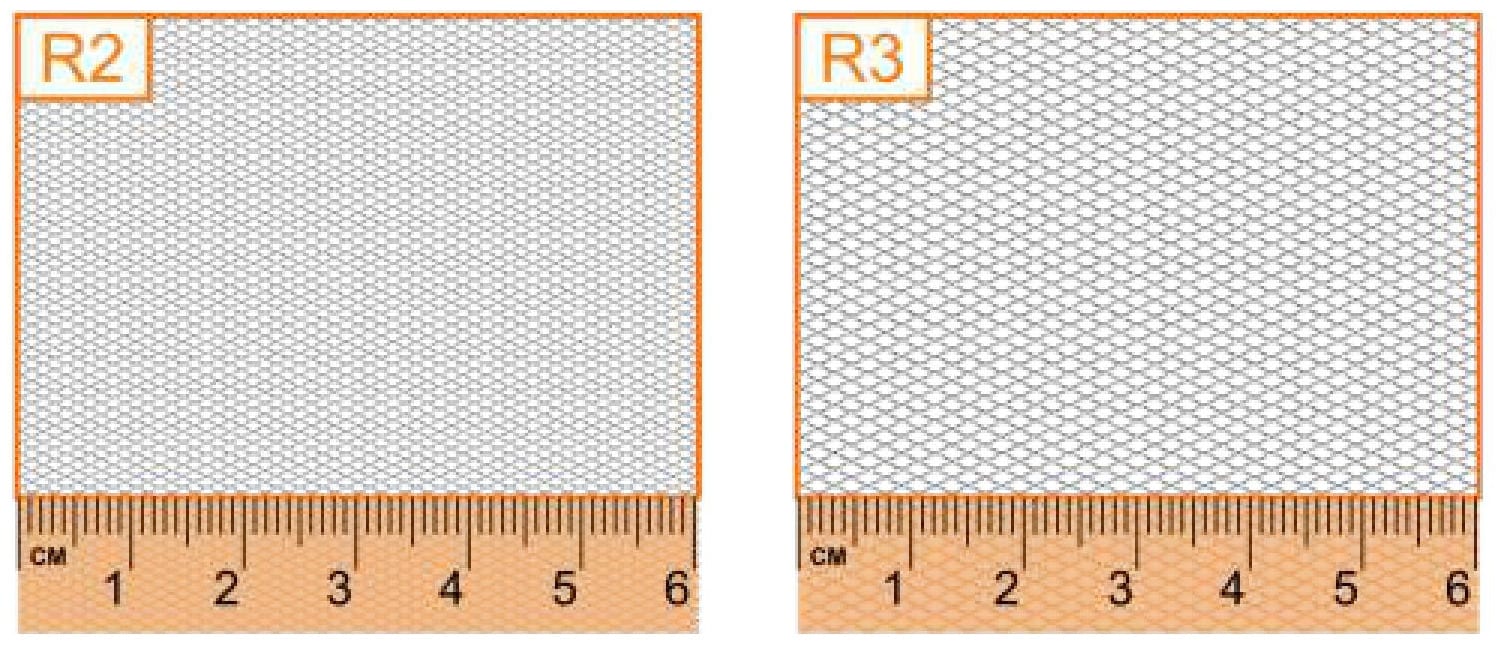

R2, R3
-

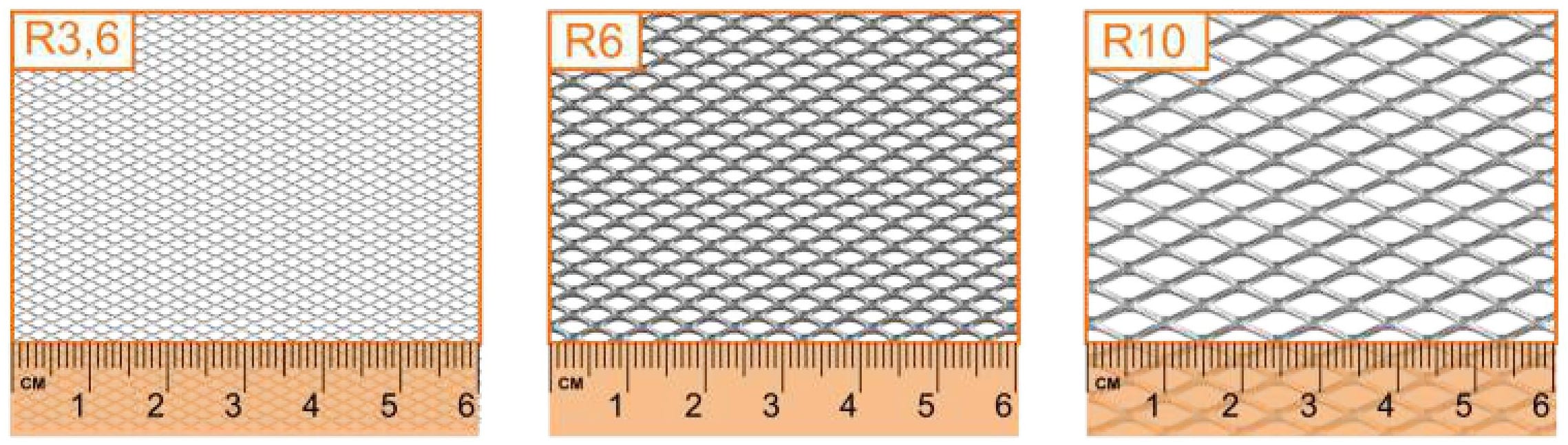

R3,6, R6, R10
-

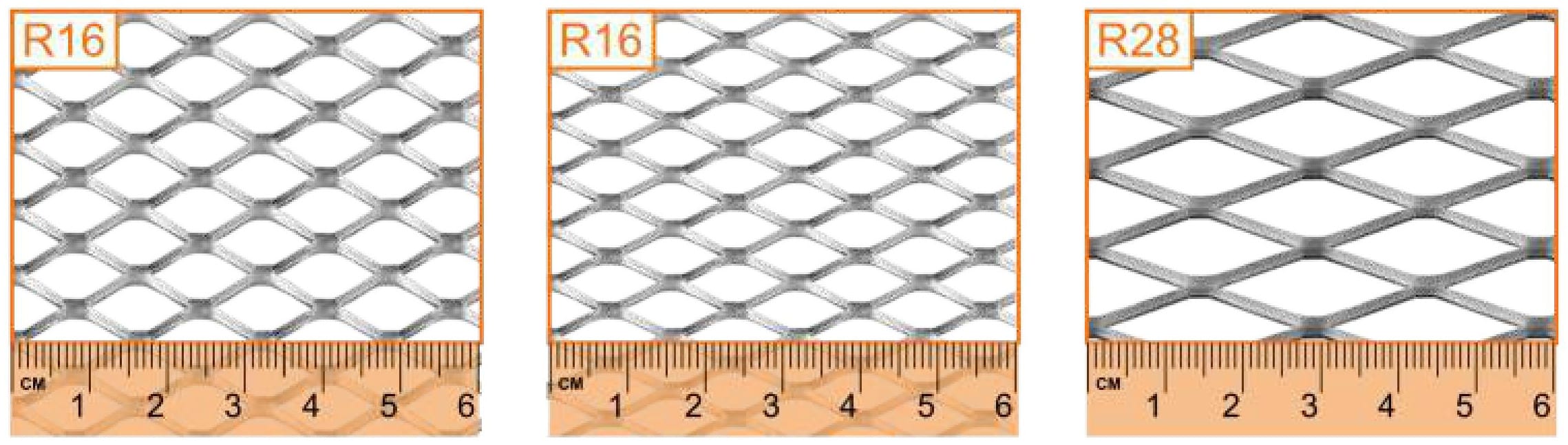

R16 (два полотна), R28
-

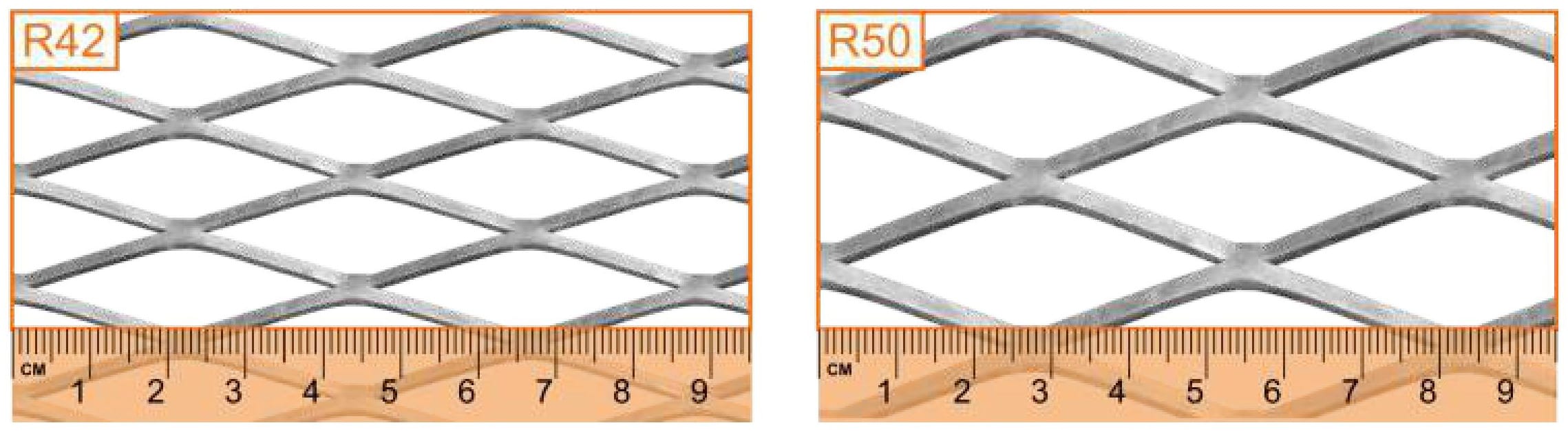

R42, R50
Фото

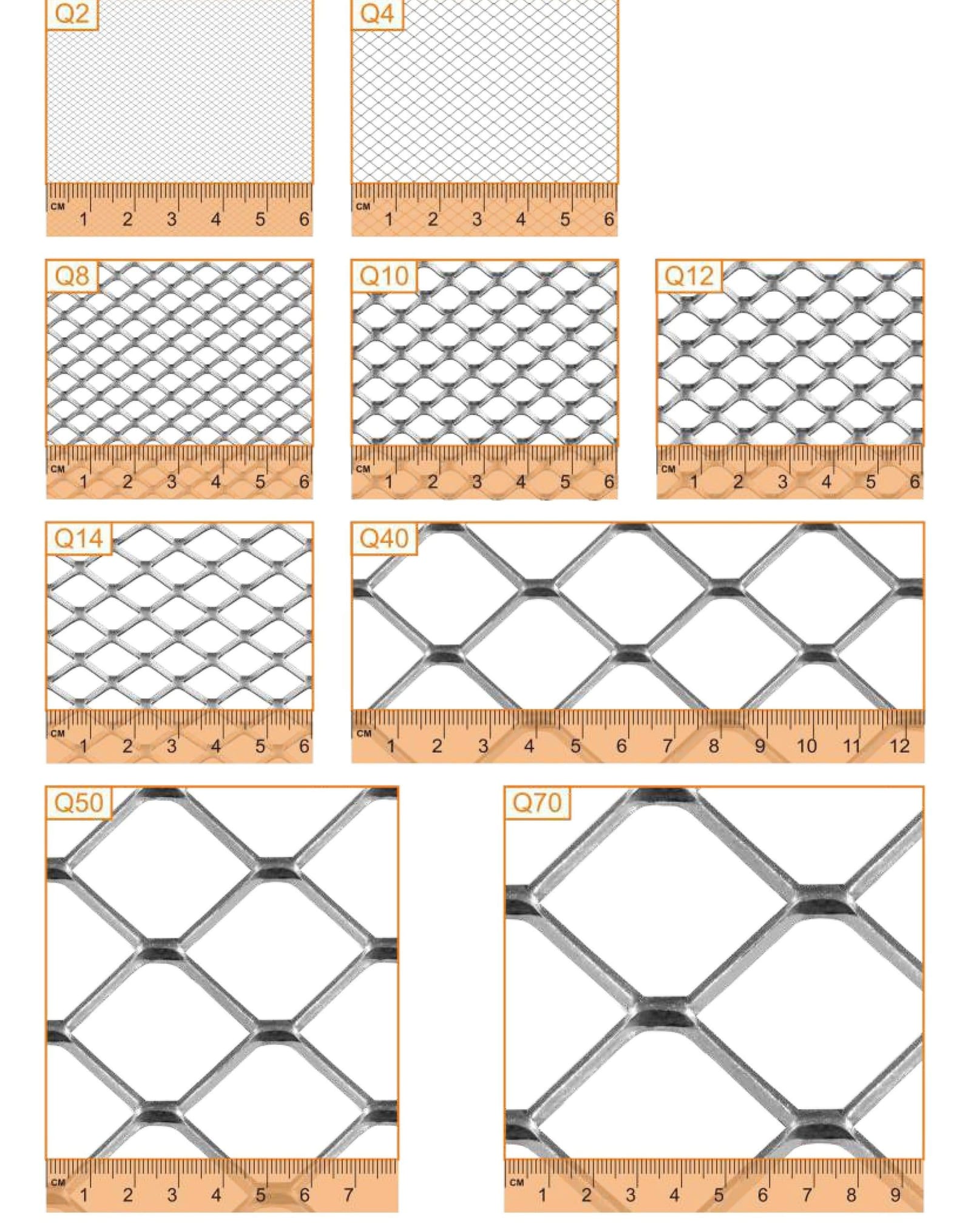

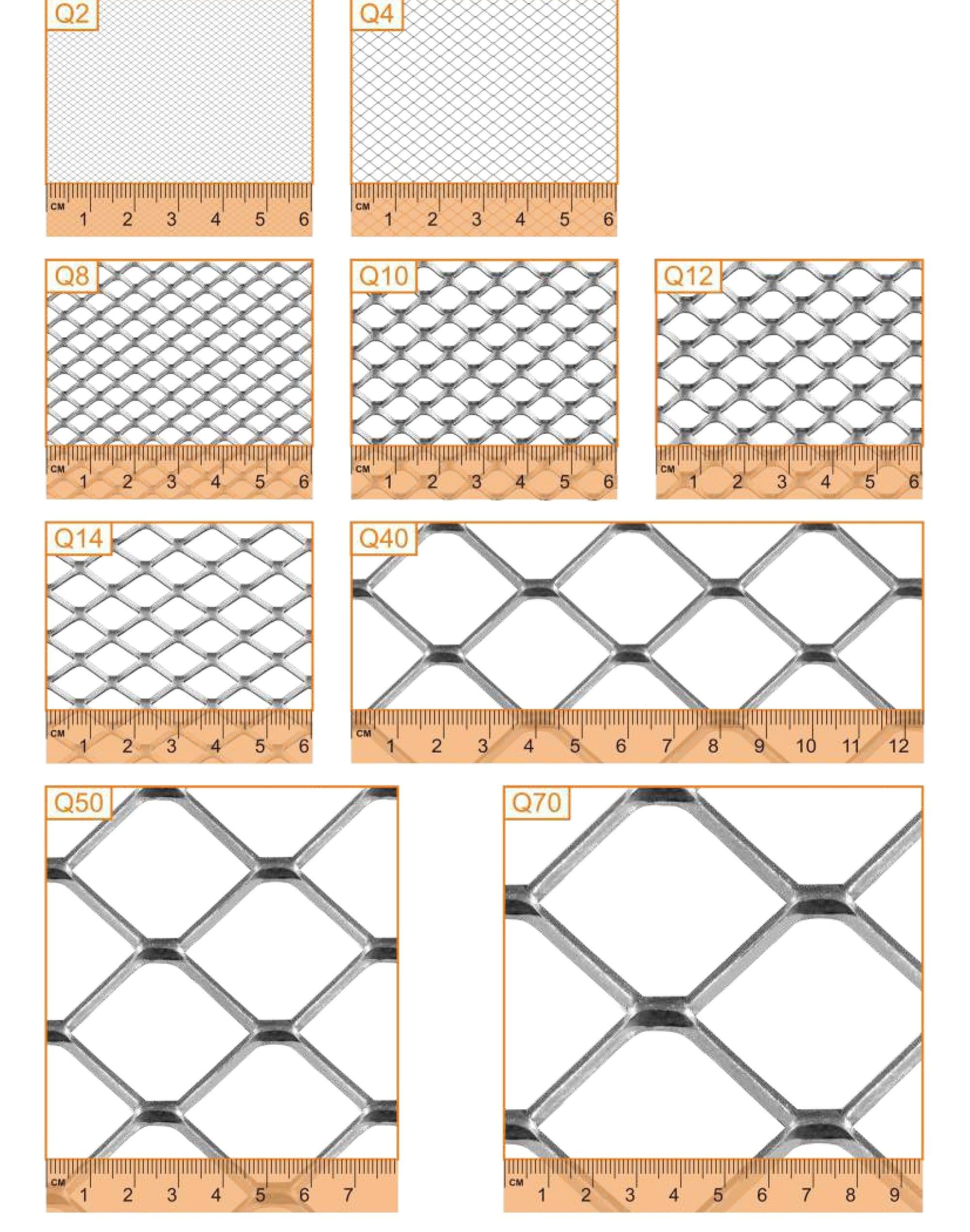

Квадратная ячейка на линейке
На фото — марки с квадратной ячейкой от Q2 до Q70; шкала под фото — в сантиметрах.
-
Q2, Q4, Q8, Q10, Q12, Q14, Q40, Q50, Q70
Под заказ
Другие применения
- Садки для молоди рыбы и перегородки водоёмов
- Шелушение и сепарация
- Анодные корзины
