Фильтрационная сетка Штрек
Металлическая сетка для фильтров
Фильтрующая сетка для воздушных, кассетных, водяных и жировых фильтров: нефтеочистка, газоочистка, водоочистка. Алюминий, медь, титан, оцинкованная и нержавеющая сталь; ячейка — от 0,5 мм.
Разделение сред
Фильтрующая сетка для воды, воздуха, газа, нефти и масла
Сетку Штрек ставят и для разделения сред — в жидкостные фильтры, влагоотделители, жировые фильтры и фильтры грубой очистки, — и вместе с другими фильтрующими материалами.
-
Вода
Мокрая (жидкостная) фильтрация: сетка для водяных фильтров, водоочистка, влагоотделители. Из сетки делают и водные фильтры.
-
Воздух и газ
Воздушная фильтрация: сетка для воздушных и кассетных фильтров. Газоочистка и фильтры для неё.
-
Нефть и масло
Нефтеочистка и фильтры для неё. В воздушном инерционно-масляном фильтре двигателя над масляной ванной стоит фильтрующий элемент из металлической сетки.
-
Сетка для жировых фильтров
Пищевые производства: в вытяжках стоят жировые фильтры из алюминиевой сетки. Алюминиевые марки (Alu) — в таблице мелких марок.
-
Грубая очистка
Фильтры грубой очистки. Сетку ставят и вместе с другими фильтрующими материалами.
-
Вода: стаканы сетчатых фильтров. -
Воздух: кассетные фильтры. -
Пищевые вытяжки: жировые фильтры.
Марки
Ходовые марки сетки для фильтров
| Марка | Ячейка L × B, мм | Перемычка H × T, мм | Наибольшая ширина, мм |
|---|---|---|---|
| R6Ti | 6 × 3 | 1,5 × 0,5 | 750 |
| R16St | 16 × 6,1 | 1,2 × 0,7 | 1 250 |
| R20ZnF | 20 × 15 | 1,6 × 1 | 1 250 |
| R28Zn | 28 × 10 | 1,4 × 0,7 | 1 250 |
| R34ZnF | 34 × 20 | 2,1 × 1 | 1 250 |
| R42Zn | 42 × 13 | 1,5 × 0,7 | 1 250 |
R — ромбическая ячейка. Ti — титан, Zn — оцинкованная сталь, St — нержавеющая сталь, F — плющеная. Цена — по запросу.
Микросетка
Мелкие марки для фильтров — от 0,5 мм
Микросетка — от R0,5 (ячейка 0,5 × 0,25 мм) до R2 и крупнее. Металл — медь, алюминий, оцинкованная и нержавеющая сталь, ширина до 1 500 мм.
Вес 1 м² и прозрачность марок от 0,5 до 2 мм — в таблице ниже, всех 59 мелких марок — в каталоге. Массу и площадь отреза считает калькулятор.
- по заказу — плющеная сетка (буква F в марке)
- полотно не распускается и легко режется без потери прочности
| Марка | Ячейка L × B, мм | Перемычка H × T, мм | Вес, кг/м² | Прозрачность, % |
|---|---|---|---|---|
| R0,5 Cu | 0,5 × 0,25 | 0,1 × 0,05 | 0,32 | 20 |
| R0,5 Alu | 0,5 × 0,25 | 0,1 × 0,1 | 0,22 | 20 |
| R0,5 Zn | 0,5 × 0,25 | 0,1 × 0,1 | 0,63 | 20 |
| Q0,75 Cu | 0,75 × 0,5 | 0,12 × 0,1 | 0,39 | 52 |
| Q0,75 Zn | 0,75 × 0,5 | 0,2 × 0,1 | 0,64 | — |
| R1 Cu | 1 × 0,5 | 0,15 × 0,1 | 0,49 | 40 |
| R1 Zn | 1 × 0,5 | 0,18 × 0,1 | 0,56 | 28 |
| R1 Zn | 1 × 0,5 | 0,2 × 0,2 | 1,25 | 20 |
| R1,5 Cu | 1,5 × 1 | 0,17 × 0,1 | 0,29 | 66 |
| R1,5 Zn | 1,5 × 1 | 0,25 × 0,1 | 0,39 | 50 |
| R1,5 Zn | 1,5 × 1 | 0,3 × 0,2 | 0,94 | 40 |
| R2 Cu | 2 × 1 | 0,1 × 0,05 | 0,08 | 80 |
| R2 Alu | 2 × 1 | 0,2 × 0,15 | 0,16 | 60 |
| R2 Zn | 2 × 1 | 0,3 × 0,3 | 1,41 | 40 |
Наибольшая ширина — 1 500 мм. Cu — медь, Alu — алюминий, Zn — оцинкованная сталь. У Q0,75 Zn прозрачность уточняйте.
Фото
Марки на линейке
Форма и размер ячейки; шкала под каждым фото — в сантиметрах. Фото открывается в полном размере.
-

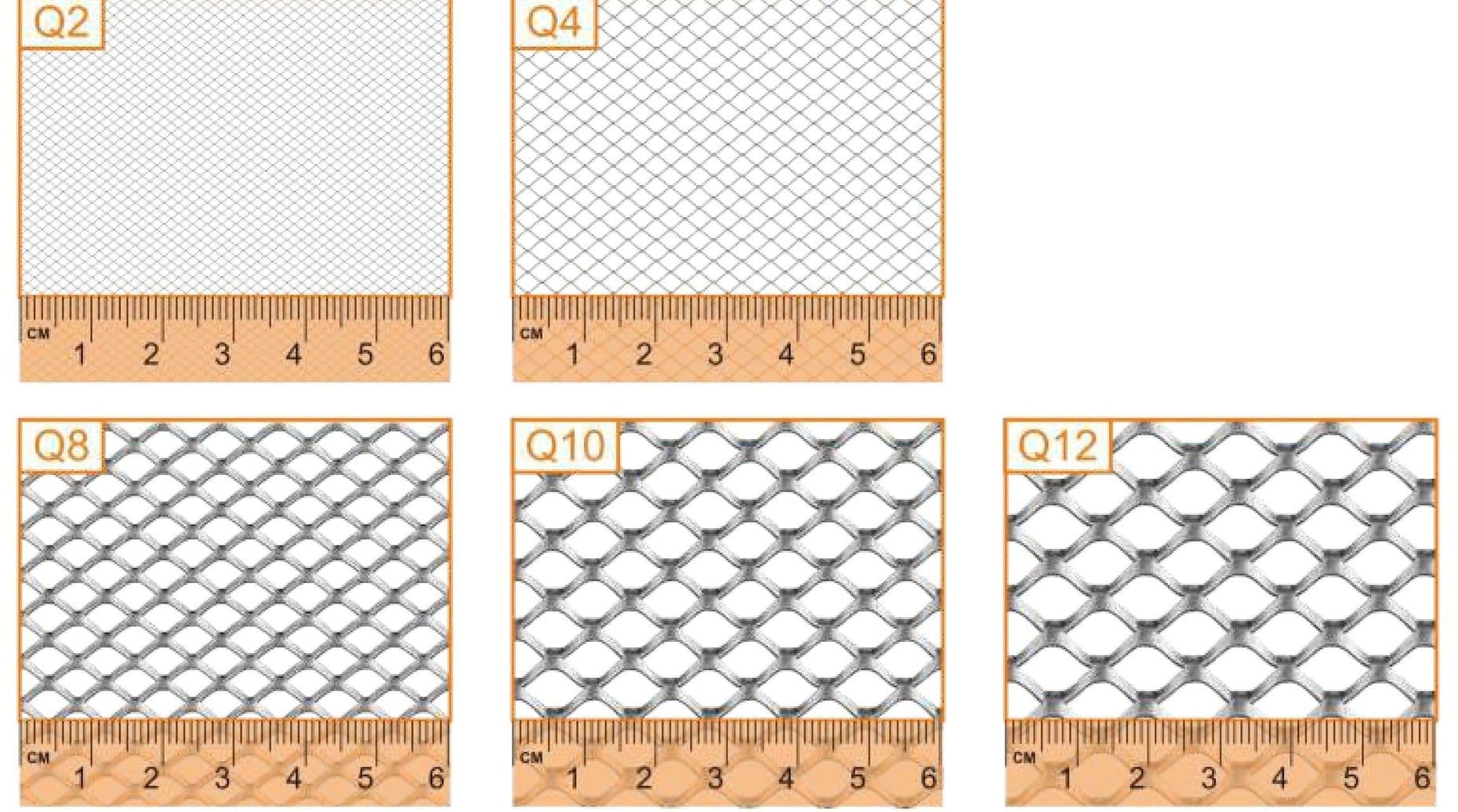

Q2, Q4, Q8, Q10, Q12
-
R3,6, R6, R10
-
R16 (два полотна), R28
Свойства
Почему сетка Штрек для фильтров
В отличие от сетки из проволоки, у сетки Штрек однородная структура. Её делают объёмной (3D) или плющеной до толщины исходного металла.
- свободное прохождение воздуха и возможность визуального контроля
- легко гофрируется и сваривается
- снижает вес изделия без потери прочности
- не распускается и режется без потери прочности
Изделия

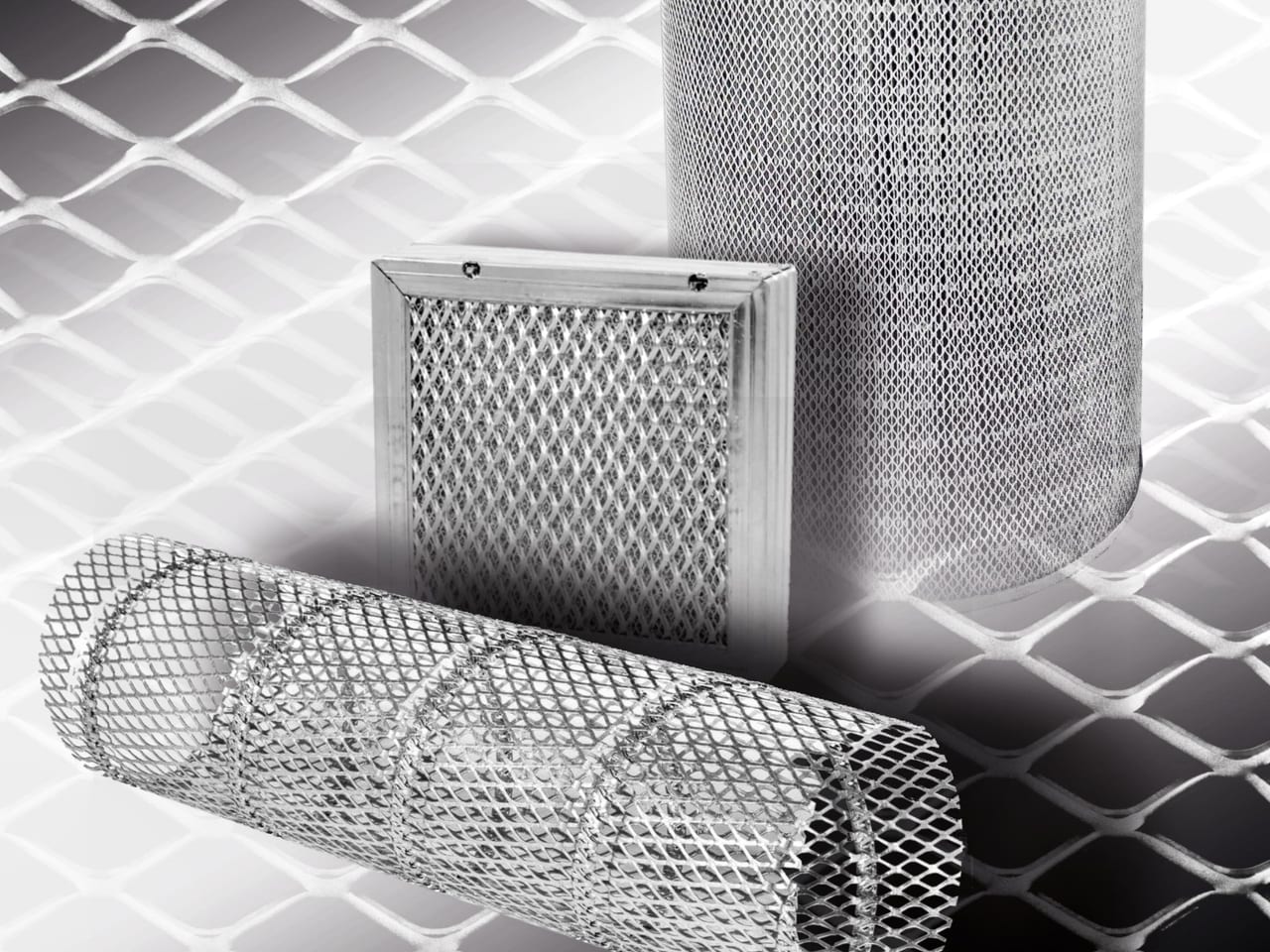

Фильтры из сетки Штрек
- Кассетные, конусные и цилиндрические фильтры
- Сетчатые фильтры трубопроводов
- Фильтры для нефтеочистки, газоочистки и водные
-

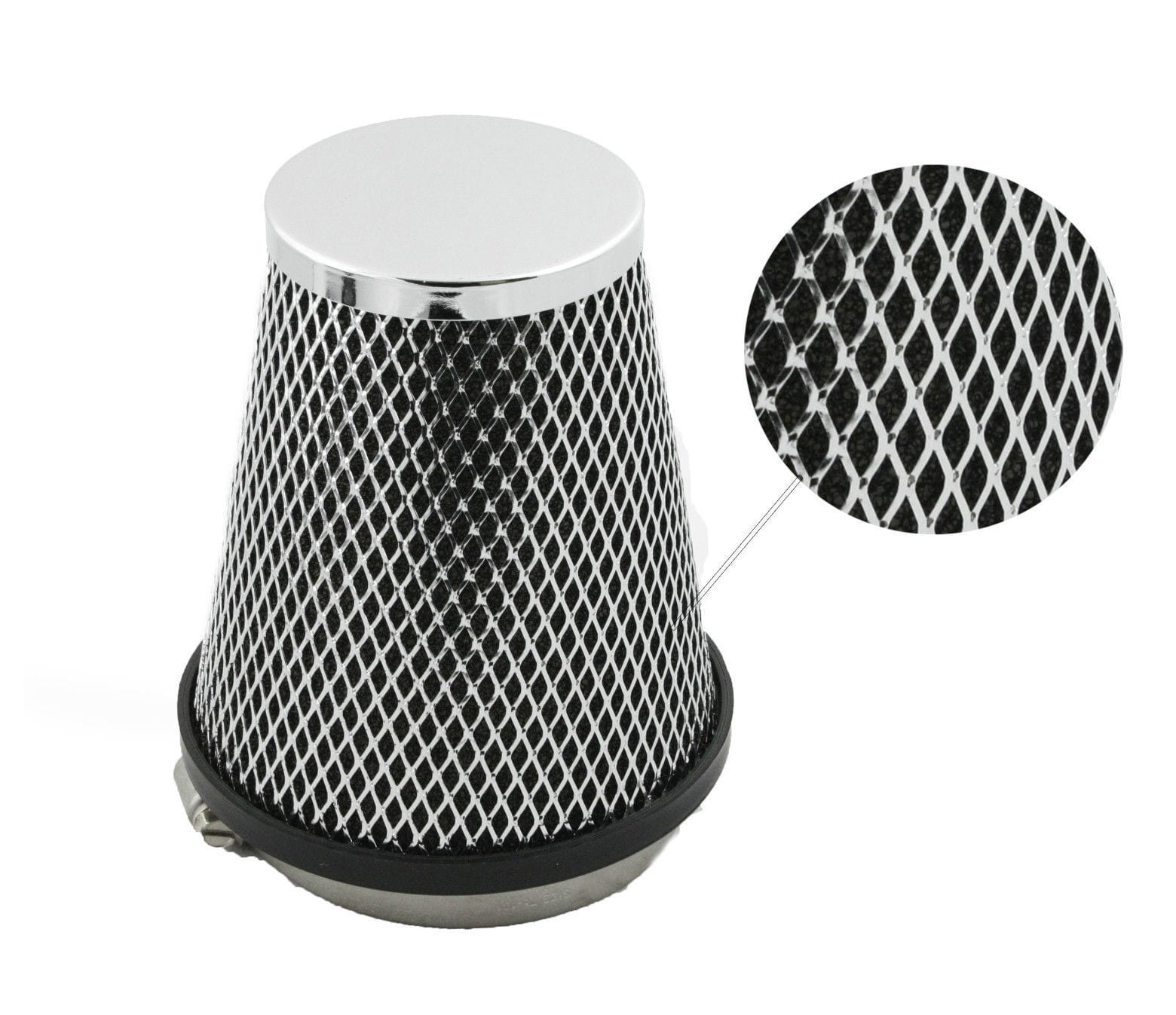

Конусный воздушный фильтр. -

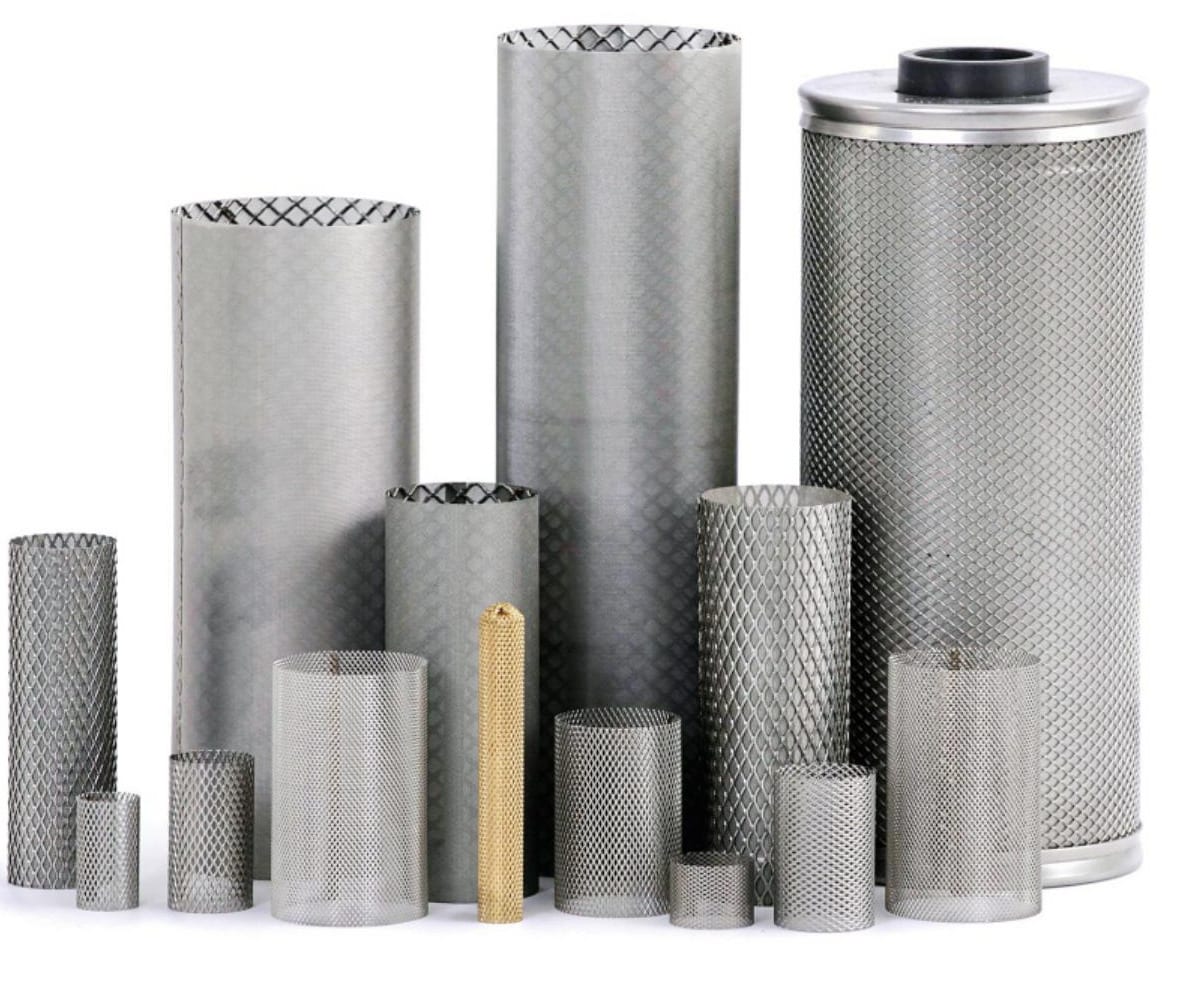

Трубки и цилиндрические фильтры. -

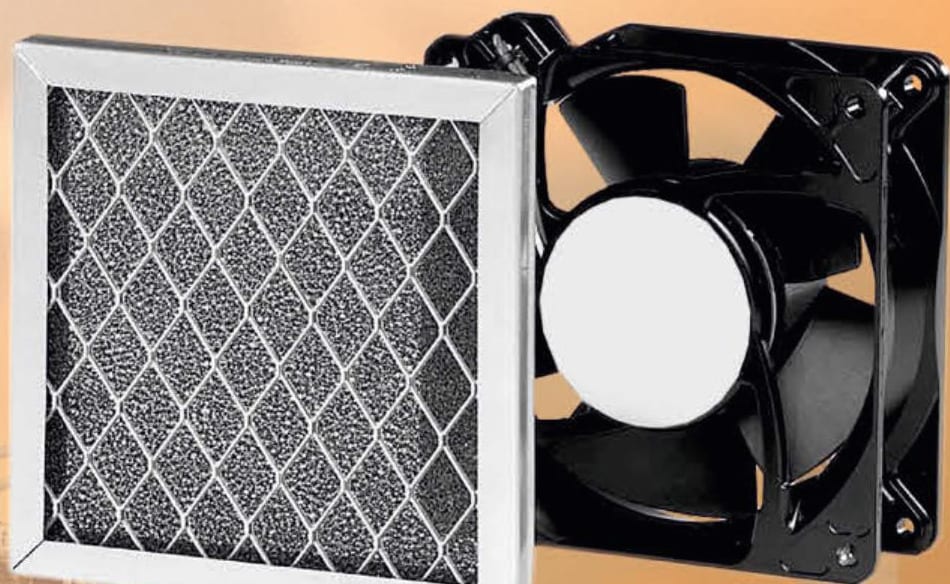

Фильтр вентиляции в рамке. -

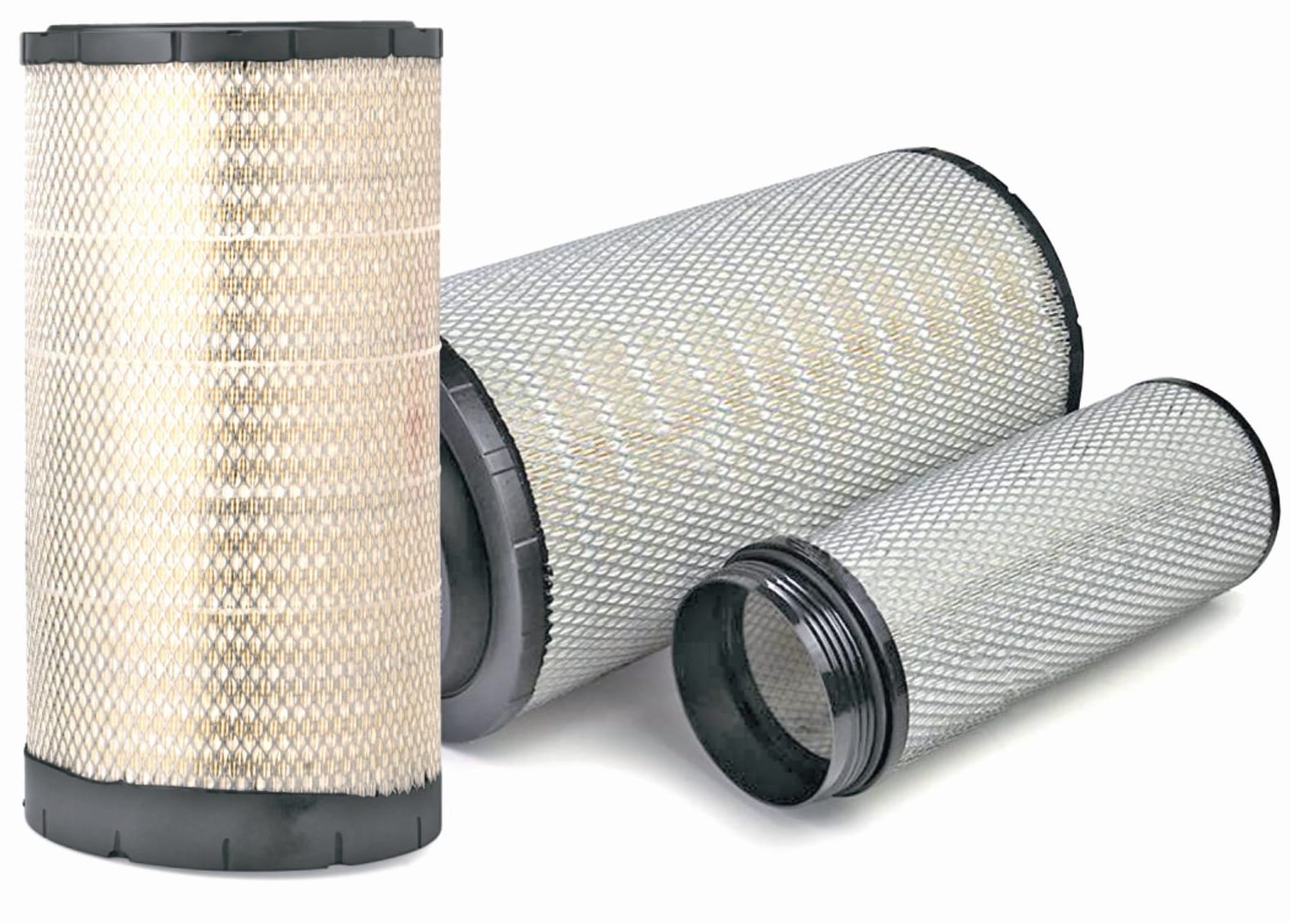

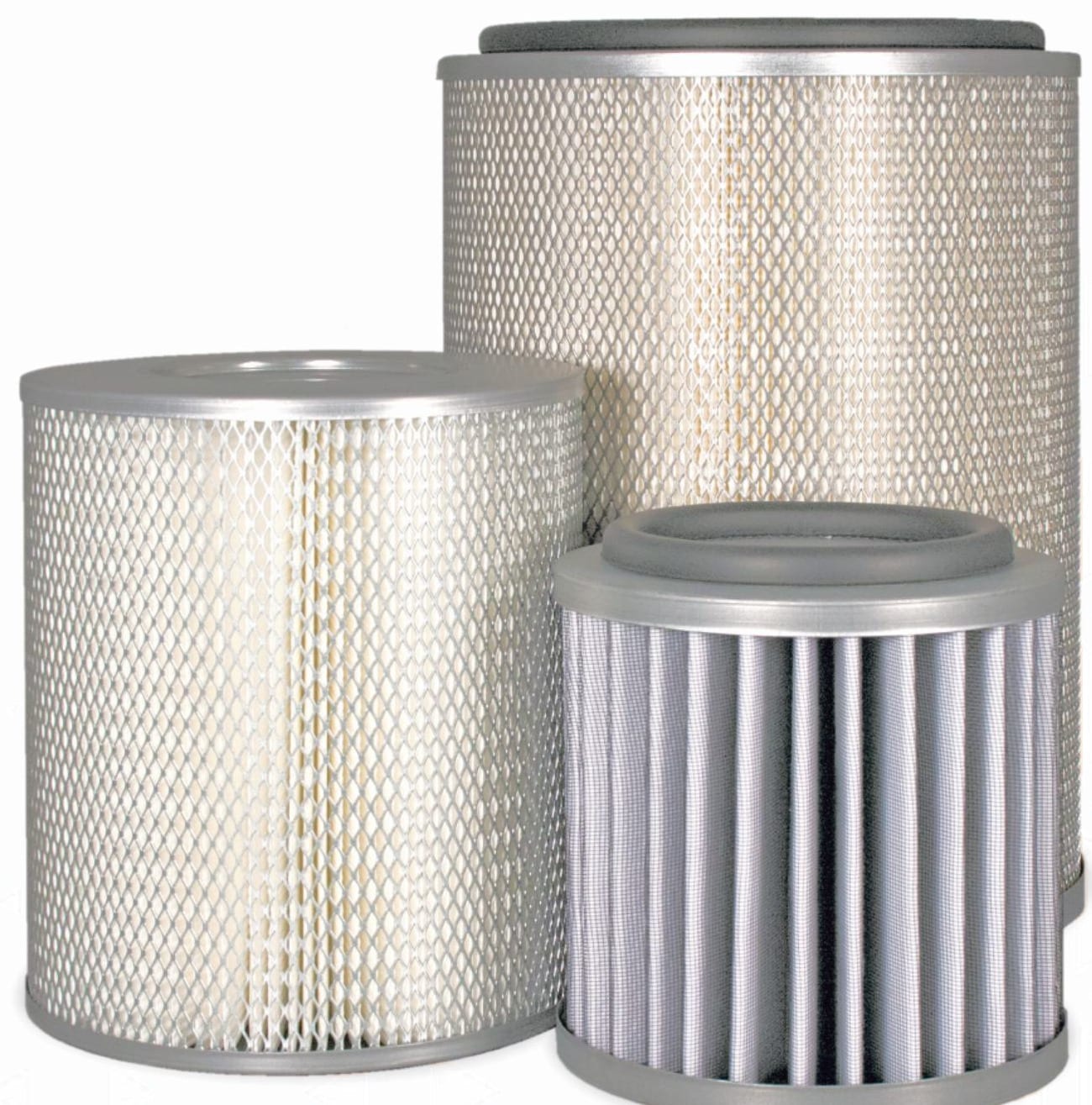

Воздушные фильтры.
Под заказ
Что можно заказать
Марку, металл, размеры полотна или деталей и количество укажите в заявке.
- кромка с половинной или цельной ячейкой — по длине L или по L и B
- детали плазменной резкой (резка на ЧПУ)
- изгиб по длине и по ширине, разносторонняя кривизна
- плющеная сетка — марки с буквой F
- рулоны и карты шириной до 2 500 мм, длиной от 0,2 до 100 м
- металлы: холоднокатаная сталь 08ПС без покрытия, оцинкованная сталь, нержавеющая сталь AISI 321, алюминий, медь М1, титан
Вопросы
Вопросы и ответы
01Для каких фильтров подходит сетка?
Для воздушных, кассетных и водяных фильтров: воздушная и жидкостная фильтрация, нефтеочистка, газоочистка, водоочистка, жировые фильтры вытяжек.
02Из какого металла сетка для фильтров?
Алюминий, медь, титан, оцинкованная и нержавеющая сталь. Для жировых фильтров вытяжек — алюминиевая сетка.
03Какая самая мелкая ячейка?
Микросетка R0,5 — ячейка 0,5 × 0,25 мм.
04Есть ли нержавеющая сетка для фильтров?
Да, из нержавеющей стали AISI 321 (12Х18Н10Т): ходовая марка R16St и мелкие марки St: Q2–Q6 St, Q12 St, R10 St и R12 St. Вес 1 м² и прозрачность мелких марок — в каталоге.
05Какой ширины сетка?
Ходовые марки — до 1 250 мм, R6Ti — 750 мм, микросетка — до 1 500 мм.
06Можно гофрировать и варить сетку?
Да. Сетка Штрек легко гофрируется и сваривается, поддаётся последующей обработке.
07Сколько стоит?
Цена — по запросу: напишите марку, металл, размеры и количество в заявке ниже.
